韩国伦理电影,国产精品毛片一区二区三区,香蕉丝瓜草莓樱桃草莓榴莲污,啊灬啊灬啊灬快灬高潮了女,人妻蜜と1～4中文字幕月野定规

文章出處：金華市國豐橡塑有限公司 發(fā)布時間：2020-03-171:14 點擊數(shù)：6299

TPR料溫度，一般是指TPR料的成型溫度，包括注塑、擠出、吹塑、澆注幾個加工溫度，也有一些網(wǎng)友問的是TPR料制品的使用溫度。成型溫度基本上沒有固定值，需要根據(jù)產(chǎn)品的物性，成型工藝，產(chǎn)品結(jié)構(gòu)等幾個方面來設(shè)定。TPR料的使用溫度是TPR的一大弱點，這里留個懸念，本文后面會寫到。

TPR料成型溫度概述

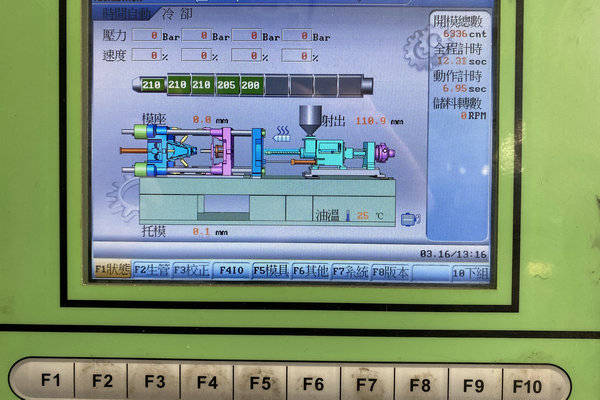

先來說說TPR料的成型溫度，采取上拋物線溫度設(shè)置.螺桿中間區(qū)溫度最高，加料段稍低，噴嘴稍低。典型的溫度設(shè)置為150~170℃（喂料），170~180℃（中部），190~200℃（前部），180℃（噴嘴）。此溫度設(shè)置只是作為參考數(shù)據(jù)，具體的溫度可根據(jù)不同TPE,TPR材料的具體物性適當(dāng)調(diào)整。

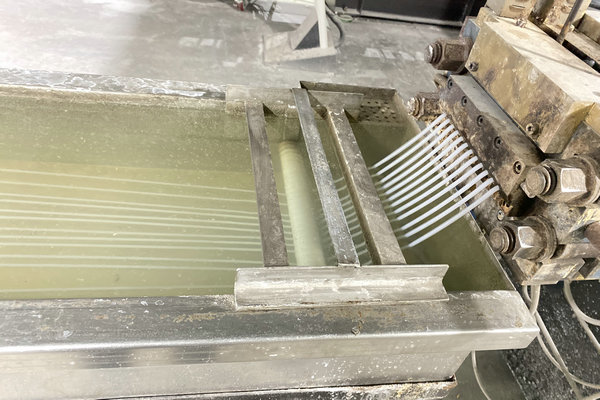

TPR料生產(chǎn)廠家國豐橡塑建議盡量采用低溫注塑，在保證塑化質(zhì)量的前提下，盡量降低成型溫度。當(dāng)從噴嘴注射出來的料條表面光滑，還捎帶亮光，就可確定塑化質(zhì)量不錯?？蓽p少冷卻時間，從而提高客戶生產(chǎn)效率。

TPR料耐溫知識概述

TPR料的使用溫度多，也可以說是耐溫多少。這個需要從TPR料的基材來分析，TPR的基材通常采用SBS或者SEBS，SBS的硬段PS段軟化點在100℃左右，而在100℃之前PS的凝結(jié)力其實已經(jīng)大幅下降了，所以TPR料制品很少能耐高溫超過90℃，在90℃時候TPR制品就會變成橡皮泥一樣。SBS和SEBS基材的都是差不多的。SEBS只是氫化過的SBS，在耐老化性能上會比SBS基材的更優(yōu)。

TPR料和橡膠的耐溫有什么區(qū)別，因為橡膠支撐點不是物理交聯(lián)的PS段，而是化學(xué)交聯(lián)。硫化產(chǎn)生的化學(xué)交聯(lián)不論是強(qiáng)度，穩(wěn)定性，耐高溫等都比物理交聯(lián)要好。但是化學(xué)交聯(lián)無法解開，就無法二次利用了，便成了熱固性的材料。

TPR料兩類溫度都講訴的很清楚了，如果再實際生產(chǎn)過程中，有任何疑問都有咨詢17年TPR料生產(chǎn)廠家金華市國豐橡塑有限公司。掌握了很多TPR料的技術(shù)難題解決辦法，這些都是日積月累下來的，不是理論知識紙上談兵。

標(biāo)簽：TPR料溫度
