0579-86413995
產(chǎn)品推薦
文章出處：金華市國(guó)豐橡塑有限公司 發(fā)布時(shí)間：2020-03-281:14 點(diǎn)擊數(shù)：2406
TPE材料制品在我們?nèi)粘Ｉ詈凸I(yè)應(yīng)用中，已經(jīng)非常常見。TPE具有橡膠的彈性和塑料的熱可塑性，已經(jīng)正在逐漸侵略橡膠、硅膠、PVC、TPU等熱塑性彈性體家族其他成員的市場(chǎng)份額。我們看到的各種形狀的TPE制品主要就是通過(guò)以下成型工藝完成的。國(guó)豐橡塑一一為大家講訴。

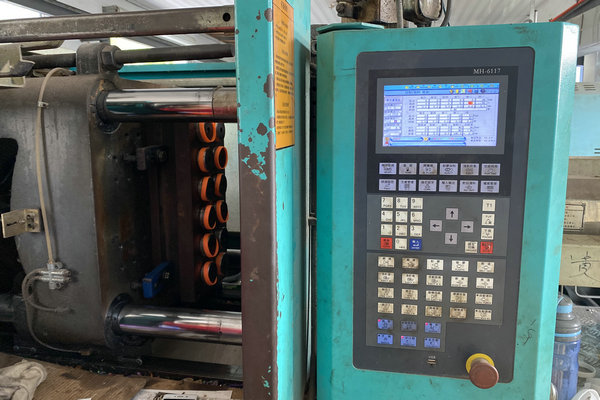

TPE材料注塑成型
注塑成型是所有塑料制品最常用的方式，在一定溫度下，通過(guò)螺桿攪拌完全熔融的塑料材料，用高壓射入模腔，經(jīng)冷卻固化后，得到成型品的方法。TPE材料普通成型溫度在160~200度。注塑成型包含單物料成型以及雙物料二次注塑成型。也叫包膠。TPE可以和PS,PP,ABS,PA,PC等塑料包膠。包膠類注塑溫度會(huì)更高?？梢赃_(dá)到250度。
TPE材料擠出成型
擠出成型是指物料通過(guò)擠出機(jī)料筒和螺桿間的作用，邊受熱塑化，邊被螺桿向前推送，連續(xù)通過(guò)機(jī)頭而制成各種截面制品或半制品的一種加工方法。。TPE材料成型溫度在145~200度。TPE也可以與其他塑料共擠做成軟硬共擠制品。擠出制品比如密封條、橡皮筋、拉力管、拉力帶、耳機(jī)線、數(shù)據(jù)線、扎線等等。
TPE材料吹塑成型
用擠出機(jī)做出預(yù)吹塑胚體，再用吹塑輔助設(shè)備將胚體吹塑成為需要的形體尺寸。參考吹塑溫度在170~190度。用于吹塑的TPE型號(hào)很少，因吹塑對(duì)于TPE材料的熔體強(qiáng)度要求較高。即便是吹塑，TPE也只是用于制作厚度較厚，結(jié)構(gòu)較為簡(jiǎn)單的吹塑制品。
TPE材料流涎成型
用壓出機(jī)，壓延機(jī)等設(shè)備，將TPR熔體制成厚度在0.05~0.5mm的薄膜。壓延流涎溫度在170~200度.TPR的流涎性能一般。我們常見的流延產(chǎn)品有背膠地毯。
TPE材料澆注成型
澆注成型，指的是將TPE熔融以后倒入模具中，在常溫下冷卻固化成型的加工工藝過(guò)程。TPE采用澆注成型的硬度較低，一般在邵氏10A以下。厚度較厚，尺寸較大的制品。因厚度和尺寸大又軟的TPE制品，若采用注塑加工，容易出現(xiàn)氣泡，水紋等質(zhì)量缺陷。
標(biāo)簽：TPE材料制品
